1. Apa ituThhn wire?
THHN bermaksud bersalut nilon tahan panas termoplastik, yang merupakan kabel bersertifikat UL standard dengan ciri-ciri berikut:
Suhu kerja:Hingga 90 darjah dalam persekitaran yang kering

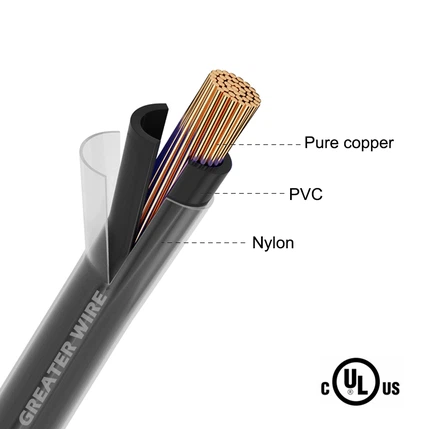

Bahan Penebat:PVC (Polyvinyl Chloride) Penebat, Sarung Nilon Luar
Voltan dinilai:600V
Piawaian:Mematuhi UL 83, UL 1063, CSA C22 . 2 NO . 75, dan sebagainya.
2. Perbezaan asas dalam struktur konduktor
Perbezaan teras antara wayar terkandas dan dawai pepejal terletak pada cara konduktor dibina:
THHN WIRE SOLIDterdiri daripada konduktor tembaga yang lengkap dan tidak disengajakan . Struktur ini mudah, mempunyai kekonduksian yang sangat baik, kekuatan mekanikal yang tinggi, tetapi fleksibiliti yang lemah .
THHN WIRE STOMEDterdiri daripada pelbagai kabel tembaga halus yang dipintal bersama untuk membentuk konduktor lengkap . Struktur ini meningkatkan fleksibiliti dawai, menjadikannya lebih mudah untuk menyesuaikan diri dengan keperluan routing atau lenturan kompleks .
Perbezaan struktur konduktor ini secara langsung menentukan perbezaan prestasi antara kedua -dua penggunaan, dan juga mempengaruhi persekitaran yang berkenaan dan kehidupan kerja .
| Ciri -ciri | THHN WIRE SOLID | THHN WIRE STOMED |
| Pembinaan konduktor | Konduktor tembaga tunggal | Konduktor dawai tembaga terkandas |
| Fleksibiliti | Keras, hampir tidak dapat dibantah | Sangat fleksibel dan boleh dibengkokkan |
| Kapasiti bawaan semasa | Agak rendah (disebabkan pelesapan haba yang lemah) | Agak tinggi (kerana pelesapan haba yang lebih baik) |
| Rintangan seismik | Miskin (senang pecah) | Cemerlang (sesuai untuk persekitaran getaran) |
| Kerumitan pemasangan | Pemasangan mudah, sesuai untuk penembusan paip | Pemasangan kompleks, pemprosesan terminal diperlukan |
| Aplikasi | Pendawaian tetap, seperti dinding kediaman | Peralatan dalaman, kabinet pengedaran, pendawaian fleksibel diperlukan |
3. fleksibiliti dan kebolehlaksanaan
Dalam senario pemasangan elektrik yang memerlukan lenturan, jalan memutar atau penembusan paip yang kerap, fleksibiliti dawai adalah sangat penting . thhn wayar terkandas adalah lebih lembut dan lebih mudah untuk membengkokkan daripada wayar terkandas kerana ia diperbuat daripada beberapa filamen
Sebaliknya, dawai pepejal THHN agak tegar kerana struktur satu helai tunggal . ia mempunyai kelebihan yang jelas apabila berjalan jarak jauh atau dalam garis lurus, tetapi sukar untuk dipasang dalam senario yang memerlukan lenturan, coiling atau melewati paip yang menyusahkan, dan alat khas mungkin diperlukan untuk pemprosesan .
Oleh itu, dari perspektif fleksibiliti, wayar terkandas yang lebih sesuai untuk keadaan di mana ruang adalah terhad atau perubahan pendawaian frekuensi tinggi diperlukan, manakala wayar pepejal THHN lebih sesuai untuk persekitaran pendawaian yang stabil dan biasa .
4. Perbezaan prestasi elektrik
Walaupun bahan konduktor dari dua jenis kabel THHN adalah sama, kedua-duanya adalah wayar tembaga THHN dengan kekonduksian yang sangat baik, mereka melakukan sedikit berbeza dalam persekitaran frekuensi tinggi atau penghantaran jarak jauh .
Kawat pepejal THHN mempunyai kecekapan pengaliran yang sedikit lebih tinggi dalam teori, terutamanya dalam sistem DC atau sistem AC frekuensi rendah, di mana arus itu tertumpu di dalam konduktor secara keseluruhan . pepejal dawai boleh memberikan ketahanan yang lebih rendah dan kapasiti bawaan semasa yang lebih kuat .
Dalam sistem AC frekuensi tinggi, disebabkan oleh kewujudan "kesan kulit", arus cenderung mengalir di permukaan konduktor . kawasan permukaan pelbagai dawai yang terkandas dapat dengan lebih berkesan menyebarkan arus, menjadikan kelebihan prestasinya dalam sistem frekuensi yang lebih jelas {{3} Gangguan .
Secara keseluruhannya, dawai elektrik Thhn pepejal mempunyai kekonduksian yang sedikit lebih baik dalam frekuensi rendah, sistem DC, manakala dawai elektrik THHN yang terkandas mempunyai lebih banyak kelebihan dalam sistem pendawaian kompleks yang tinggi,.
5. Perbezaan dalam kaedah pemasangan dan pendawaian
Dari perspektif pemasangan, kabel THHN yang terkandas dan kabel Thhn pepejal juga mempunyai perbezaan yang signifikan dalam kaedah pendawaian .
THHN Kawat tembaga pepejal lebih sesuai untuk dimasukkan ke dalam terminal atau penyambung skru-jenis . struktur tegarnya mudah untuk dikunci dan dikunci, dan biasanya dijumpai di tempat tetap seperti panel elektrik dan kotak simpang .
THHN Wire Tembaga yang Dilengkapi lebih fleksibel, jadi terminal atau kimpalan yang sering digunakan apabila pendawaian untuk mengelakkan bifurkasi dawai tembaga . dalam beberapa kaedah sambungan, jika penyesuai tidak digunakan, hubungan yang lebih rendah atau rintangan yang lebih tinggi, crimping .
Apabila mengendalikan kabel THHN yang tidak mahir, lebih cepat untuk dipasang; Tetapi dalam projek yang memerlukan pendawaian penggulungan atau aktif, dawai terkandas menunjukkan fleksibiliti yang lebih besar .
6. medan aplikasi dan majlis yang berkenaan
Oleh kerana ciri -ciri prestasi yang berbeza, pilihan kedua -dua jenis kabel THHN dalam aplikasi sebenar juga mempunyai beberapa penekanan .
Kawat pepejal Thhn biasanya digunakan untuk pendawaian elektrik kekal di bangunan, seperti kabinet pengedaran, pendawaian paip dinding, panel elektrik dan switchgear . ketegarannya sesuai untuk persekitaran pemasangan yang rapi dan jelas berstruktur .
THHN Wire Stranded lebih sesuai untuk peralatan perindustrian, alat kuasa, kawalan motor, kabinet kawalan alat mesin dan aplikasi lain yang memerlukan pergerakan yang kerap atau struktur kompleks, terutamanya untuk talian sambungan dalaman atau senario pendawaian fleksibel .
Di samping itu, dalam kenderaan pengangkutan (seperti kereta, kapal, dan kapal terbang), kerana ruang kecil dan keperluan untuk rintangan getaran, dawai yang terkandas biasanya lebih disukai .
7. ketahanan dan sifat mekanikal
Dari segi ketahanan, kedua -dua jenis konduktor juga mempunyai kelebihan mereka sendiri .
THHN Wire Pepejal mempunyai kekuatan mekanikal yang kuat dan rintangan pengoksidaan dalam senario pemasangan tetap kerana struktur mudahnya dan tiada jurang berpusing dalaman . Ia mempunyai kebarangkalian yang rendah, terutama dalam persekitaran statik dengan kehidupan perkhidmatan yang panjang .
Walaupun dawai yang terkandas mempunyai fleksibiliti yang sangat baik, ia berfungsi lebih baik dalam lenturan frekuensi tinggi dan situasi getaran yang kerap, dan tidak mudah untuk memecahkan atau patah keletihan . dalam persekitaran yang dinamik, kebolehpercayaannya lebih baik daripada wayar pepejal THHN .
Dalam erti kata lain, dawai elektrik thhn pepejal lebih sesuai untuk aplikasi "statik", manakala dawai elektrik yang terkandas lebih sesuai untuk senario "dinamik" .
8. Perbandingan kos dan ekonomi
Dari segi kos, wayar pepejal THHN biasanya lebih murah . Ini disebabkan oleh proses pembuatannya yang agak mudah, kecekapan pengeluaran yang tinggi, dan kehilangan bahan yang rendah . oleh itu, dalam projek pembinaan berskala besar, jika laluan pendawaian jelas dan agak biasa, penggunaan dawai pepejal dapat menjimatkan banyak kos {{3}
Sebaliknya, pengeluaran wayar terkandas thhn melibatkan proses memutar pelbagai helai dawai halus, yang mempunyai kos buruh dan mesin yang lebih tinggi, dan harga per unit panjang biasanya lebih tinggi daripada kabel thhn .
Oleh itu, pilihan wayar bukan sahaja harus melihat harga bahan, tetapi juga perlu dipertimbangkan dalam kombinasi dengan kerumitan pemasangan dan anggaran keseluruhan .
9. Thhn wirepiawaian dan pensijilan
Kedua -dua wayar terkandas dan wayar pepejal mesti mematuhi piawaian berikut:
UL 83:Standard Persatuan Pengilang Elektrik Negara (NEMA)
CSA:Pensijilan Persatuan Piawaian Kanada
ROHS:Sekatan Arahan Bahan Berbahaya
VW -1 ujian retardant api:Ujian Pembakaran Api Menegak
Di samping itu, wayar terkandas sering digunakan dalam industri sebagai UL 1063 mtw wire (dawai alat mesin) .
10. status pasaran dan spesifikasi pilihan
Di dalam pasaran bahan elektrik, kedua -dua wayar terkandas dan dawai pepejal thhn tersedia secara meluas {{0}} bekas biasanya menyediakan spesifikasi dari AWG 14 pepejal thhn 10 pepejal, manakala yang kedua biasanya menyediakan spesifikasi dari wayar thhn Faktor seperti kapasiti bawaan semasa, kaedah meletakkan, tahap voltan, dan lain -lain .

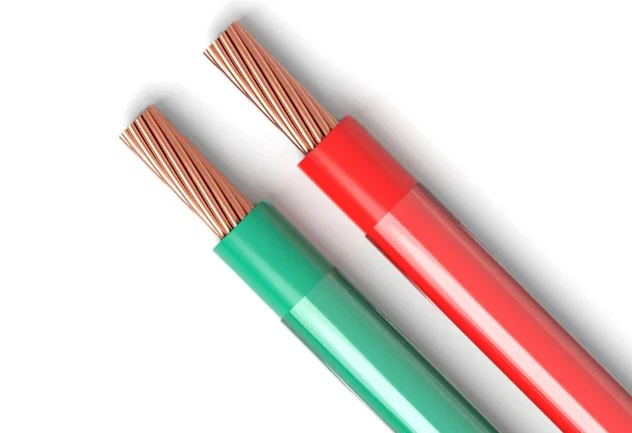

Secara umumnya, spesifikasi kecil (seperti wayar pepejal 14, 12 wayar tembaga pepejal, 10 dawai pepejal) lebih kerap dalam bentuk dawai pepejal, yang sesuai untuk pendawaian kediaman; Walaupun spesifikasi besar (seperti kabel 4 tolok, 500 mcm thhn wire, 4 0 thhn wire) kebanyakannya dawai terkandas, yang mudah untuk pendawaian dan lenturan. Selain itu, terdapat juga pilihan warna yang kaya, menggunakan .
11. Cara memilih jenis yang betulThhn wire
Walaupun wayar terkandas dan wayar pepejal mempunyai bahan yang sama dan standard yang konsisten, mereka mempunyai kelebihan dan kekurangan mereka sendiri dari segi fleksibiliti, prestasi elektrik, kaedah pemasangan, dan bidang aplikasi kerana struktur konduktor yang berbeza .
Aspek berikut harus dipertimbangkan secara komprehensif ketika memilih:
1. Kerumitan pendawaian: Jika pendawaian perlu dibengkokkan beberapa kali, dawai terkandas disyorkan .
2. Alam Sekitar Aplikasi: Kawat pepejal lebih disukai untuk pendawaian tetap dan penembusan paip dinding, dan dawai terkandas digunakan untuk sambungan dalaman peralatan atau adegan mudah alih .
3. Alat pemasangan dan keupayaan teknikal: Jika teknologi di tapak menyusahkan, dawai pepejal lebih mudah dipasang .
4. Bajet dan Kos: Kawat pepejal dengan harga yang lebih rendah boleh dipilih untuk pembinaan berskala besar .
5. Keperluan keselamatan dan pengawalseliaan: Pilih mengikut spesifikasi peralatan dan piawaian kebangsaan untuk memastikan keselamatan dan pematuhan .
Memahami dan menguasai perbezaan antara kabel THN yang terkandas dan kabel Thhn pepejal adalah prasyarat yang penting untuk memastikan operasi sistem elektrik yang cekap dan selamat . melalui pemilihan saintifik, bukan sahaja kecekapan pembinaan dapat diperbaiki, tetapi juga hayat perkhidmatan sistem dapat dilanjutkan, kos penyelenggaraan dapat dikurangkan, dan nilai jangka panjang {
