Apabila bekerja dengan sistem elektrik, keselamatan sentiasa menjadi keutamaan. Sama ada anda memasang pendawaian baharu atau menyelesaikan masalah persediaan sedia ada, memahami cara menyemak dan menilai keadaan kabel TPS (Kabel Bersarung Termoplastik) dengan betul adalah penting. Kabel elektrik TPS digunakan secara meluas dalam pemasangan kediaman, komersil dan perindustrian kerana kebolehpercayaan, kemudahan pemasangan dan ciri perlindungannya. Walau bagaimanapun, kabel yang paling teguh sekalipun boleh mengalami haus dan lusuh dari semasa ke semasa disebabkan faktor persekitaran atau pengendalian yang lemah.
Dalam artikel ini, kami akan membimbing anda melalui proses menyemak kabel TPS, memfokuskan pada keselamatan, kefungsian dan penilaian kerosakan. Kami juga akan membincangkan kaedah yang betul untuk memeriksa kabel TPS rata dan memahami pendawaian di dalam kabel elektrik TPS. Menjelang akhir artikel ini, anda akan dilengkapi dengan baik untuk memeriksa keadaan kabel TPS, mendiagnosis sebarang isu dan memastikan keselamatan dan kecekapan berterusan pemasangan elektrik anda.
1. Apakah Kabel TPS?
Sebelum menyelam ke dalam proses semakan, adalah penting untuk memahami apa itu kabel TPS dan untuk kegunaannya. Kabel TPS diiktiraf secara meluas untuk penebat termoplastiknya, biasanya diperbuat daripada PVC, yang membantu melindungi konduktor tembaga atau aluminium dalaman daripada kerosakan luaran. Kabel TPS sangat fleksibel, boleh digunakan dalam pelbagai keadaan suhu, dan tahan terhadap pengaruh luaran seperti kelembapan, sinaran UV dan tekanan mekanikal yang ringan.
Komponen utama kabel TPS termasuk:
Konduktor: Ini adalah wayar di dalam kabel yang membawa arus elektrik, selalunya diperbuat daripada tembaga atau aluminium.
Penebat: Konduktor ditutup dengan lapisan bahan termoplastik (PVC) untuk melindunginya daripada litar pintas dan kerosakan luaran.
sarung: Sarung luar kabel memberikan perlindungan tambahan terhadap kerosakan fizikal dan bahaya alam sekitar.
teras: Dalam kebanyakan kabel elektrik TPS, teras boleh terdiri daripada satu konduktor, dua konduktor, tiga konduktor, atau lebih, bergantung pada aplikasi.
Memandangkan kabel TPS digunakan dalam pelbagai tetapan, daripada litar lampu kediaman kepada jentera perindustrian, memahami cara menyemak kabel untuk isu adalah penting untuk memastikan sistem elektrik yang selamat dan cekap.
2. Bilakah Anda Harus Memeriksa Kabel TPS?
Adalah penting untuk memeriksa kabel TPS dalam pelbagai situasi, termasuk:
Selepas pemasangan: Untuk memastikan kabel dipasang dengan betul dan tidak mengalami sebarang kerosakan semasa proses.
Semasa penyelenggaraan rutin: Pemeriksaan biasa boleh membantu mengesan sebarang tanda haus, terutamanya dalam persekitaran tekanan tinggi seperti jentera industri atau pemasangan luar.
Apabila masalah elektrik timbul: Jika terdapat kerosakan elektrik, seperti kehilangan kuasa, lampu berkelip atau litar pintas, memeriksa kabel boleh membantu anda mengenal pasti punca masalah.
Sebelum menggantikan kabel: Apabila menaik taraf atau menggantikan kabel elektrik, anda harus menyemak kabel TPS sedia ada untuk menilai sama ada ia masih memenuhi piawaian keselamatan dan operasi.
3. Pertimbangan Keselamatan Sebelum Memeriksa Kabel TPS
Sebelum meneruskan sebarang pemeriksaan atau pemeriksaan kabel TPS, keselamatan adalah yang terpenting. Sentiasa ikuti protokol keselamatan elektrik asas:
Matikan litar: Sentiasa putuskan sambungan bekalan kuasa sebelum bekerja dengan mana-mana kabel elektrik. Gunakan sistem lockout-tagout (LOTO) untuk memastikan litar tidak boleh dihidupkan semula secara tidak sengaja semasa anda sedang bekerja.
Gunakan peralatan pelindung diri (PPE) yang betul: Bergantung pada persekitaran pemasangan, pakai PPE yang sesuai seperti sarung tangan getah, cermin mata keselamatan, dan alat berpenebat untuk melindungi diri anda daripada kejutan elektrik.
Sahkan bahawa kabel tidak bertenaga: Walaupun kuasa dimatikan, gunakan penguji voltan bukan sentuhan untuk mengesahkan bahawa tiada arus hidup dalam kabel sebelum meneruskan sebarang pemeriksaan.
Pastikan pencahayaan dan pengudaraan yang mencukupi: Sentiasa bekerja dalam persekitaran yang terang dan berventilasi untuk mengelakkan kemalangan dan memastikan penglihatan.
4. Pemeriksaan Visual Kabel TPS
Langkah pertama dalam memeriksa kabel TPS ialah pemeriksaan visual. Pemeriksaan visual yang menyeluruh boleh mendedahkan banyak isu yang boleh menjejaskan integriti kabel. Begini cara anda boleh melakukan pemeriksaan ini:
4.1 Periksa Sarung Luar
Sarung luar kabel direka untuk melindungi konduktor dalaman daripada kerosakan fizikal, sinaran UV dan kelembapan. Semasa pemeriksaan visual, semak untuk:
Retak atau pecah: Ini boleh berlaku disebabkan oleh pendedahan alam sekitar (seperti degradasi UV daripada cahaya matahari) atau kerosakan mekanikal. Retak boleh membenarkan lembapan dan bahan cemar menyusup ke dalam kabel, yang boleh menyebabkan litar pintas atau kakisan.
Perubahan warna: Sebarang perubahan warna yang ketara pada sarung luar mungkin menunjukkan terlalu panas atau terdedah kepada bahan kimia yang berlebihan.
Kesan terbakar: Tanda-tanda terbakar atau hangus boleh menunjukkan kepada isu terlalu panas atau litar pintas yang memerlukan perhatian segera.
4.2 Periksa sama ada Bengkok atau Bengkok
Periksa kabel TPS untuk mencari selekoh atau bengkok yang tajam. Walaupun kabel TPS adalah fleksibel, lenturan atau pemusingan yang berlebihan boleh merosakkan konduktor dan penebat dalaman, yang membawa kepada potensi litar pintas atau mengurangkan prestasi kabel. Pastikan kabel telah dipasang dengan ruang yang mencukupi untuk dibengkokkan mengikut garis panduan pengilang.
4.3 Cari Kerosakan Fizikal
Periksa sebarang kerosakan fizikal seperti luka, melecet atau remuk pada kabel. Kerosakan fizikal boleh mendedahkan konduktor dalaman, yang membawa kepada bahaya elektrik atau kemerosotan prestasi. Jika kabel menunjukkan tanda haus atau kerosakan yang ketara, penggantian mungkin diperlukan.
5. Memeriksa Konduktor Di Dalam Kabel TPS
Selepas melengkapkan pemeriksaan visual, anda mungkin perlu menyemak keadaan konduktor dalaman. Proses ini selalunya melibatkan pengujian kabel menggunakan alat khusus seperti multimeter atau penguji kesinambungan.
5.1 Ujian Kesinambungan
Untuk menyemak kesinambungan dalam kabel TPS, anda boleh menggunakan set multimeter kepada mod kesinambungan atau rintangan. Ujian ini membantu menentukan sama ada konduktor itu utuh atau jika terdapat litar terbuka. Untuk melakukan ujian kesinambungan:
Tetapkan multimeter anda kepada mod kesinambungan.
Letakkan satu kuar di hujung konduktor pada satu hujung kabel dan kuar lain di hujung konduktor yang lain.
Jika multimeter berbunyi bip atau menunjukkan rintangan sifar, konduktor adalah berterusan, bermakna tiada patah atau gangguan dalam kabel.
Jika multimeter tidak berbunyi bip atau menunjukkan rintangan tak terhingga, konduktor rosak, dan kabel perlu diganti.
5.2 Ujian Rintangan Penebat
Ujian ini memeriksa penebat kabel TPS untuk memastikan ia utuh dan mampu menahan kebocoran elektrik. Untuk melakukan ujian rintangan penebat:
Gunakan penguji rintangan penebat (biasanya dirujuk sebagai meter megohm).
Sambungkan petunjuk penguji kepada konduktor dan sarung luar (atau tanah).
Kabel yang baik harus menunjukkan bacaan rintangan yang tinggi (biasanya melebihi 1 MΩ), menunjukkan bahawa penebat adalah utuh.
Bacaan rintangan yang rendah menunjukkan bahawa penebat telah merosot, yang boleh membawa kepada potensi bahaya elektrik. Dalam kes ini, penggantian disyorkan.
6. Menyemak Faktor Persekitaran
Jika kabel TPS telah dipasang dalam persekitaran yang keras, memeriksa faktor luaran yang boleh menjejaskan prestasinya adalah penting:
Kelembapan atau kemasukan air: Jika kabel terdedah kepada keadaan basah, periksa tanda-tanda kerosakan lembapan atau kakisan, terutamanya pada titik sambungan.
Pendedahan kimia: Bahan kimia tertentu, terutamanya pelarut atau minyak, boleh merendahkan penebat dan sarung kabel. Pastikan tiada bahan kimia sedemikian bersentuhan dengan kabel.
Suhu melampau: Haba atau sejuk yang berlebihan boleh menyebabkan bahan penebat menjadi rapuh atau lembut. Periksa sama ada kabel telah terdedah kepada keadaan sedemikian, terutamanya di kawasan seperti kilang atau persekitaran luar.

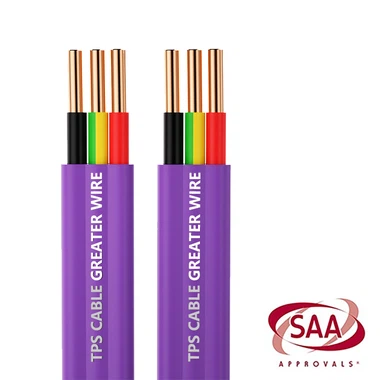

7. Kabel TPS Rata dan Pertimbangan Tambahan
Untuk kabel TPS rata, proses menyemak kabel adalah serupa dengan kabel TPS bulat, tetapi terdapat beberapa pertimbangan khusus untuk kabel rata:
Kerataan: Pastikan kabel TPS rata tidak berpintal atau cacat, kerana ini boleh mengakibatkan kerosakan dalaman.
Penjajaran konduktor: Untuk kabel TPS rata, pastikan konduktor kekal sejajar dan tidak beralih daripada kedudukan, yang boleh menyebabkan litar pintas.
Pemasangan dalam ruang terkurung: Kabel rata selalunya digunakan di ruang di mana kabel bulat tradisional mungkin tidak muat. Periksa sama ada kabel diikat dengan betul dan tidak terdedah kepada sebarang tekanan atau lenturan yang tidak wajar yang boleh menyebabkan kerosakan.
