PVC wire for control panels

PRODUK REAL SHOT

flexible wire for electrical control panels

single core cable for electrical control panels

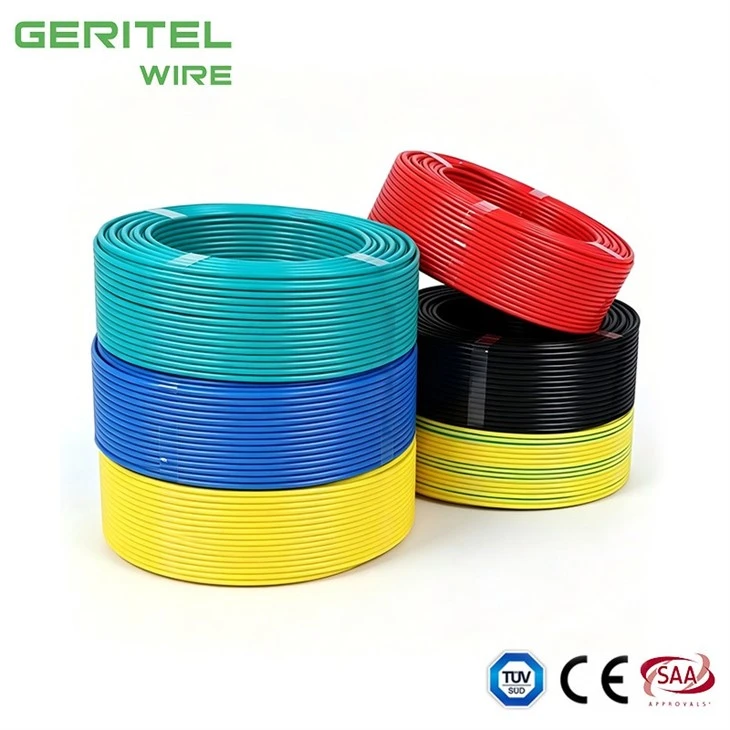

Kabel Pendawaian Geganti Fleksibel untuk Litar Panel Terlindung

Panel geganti boleh melibatkan berpuluh-puluh konduktor pendek antara blok terminal, gegelung, sesentuh, penunjuk dan peranti perlindungan. H07V-K membantu memudahkanpendawaian kabinet gegantikerana konduktor kuprum terkandas yang fleksibel adalah lebih mudah untuk berpakaian di sekeliling susun atur panel yang ketat daripada konduktor tegar. Sebagai konduktor litar kawalan, ia menyokong penghalaan titik-ke-yang kemas dan penamatan ferrule praktikal dalam kerja panel berulang. GERITEL WIRE boleh membekalkan warna-lot pengeluaran yang diselaraskan, pengenalan OEM dan pembungkusan yang sesuai untuk barisan pemasangan panel. Pembeli yang memilih wayar panel terkandas halus hendaklah mengesahkan fungsi litar dan keperluan setempat, terutamanya apabila perisai,-peningkatan prestasi kebakaran atau rintangan persekitaran khas mungkin memerlukan jenis kabel lain.

SPESIFIKASI PRODUK

PVC wire for electrical control panels

Aplikasi

Pendawaian panel PVC untuk digunakan dalam panel kawalan suis, geganti dan instrumentasi bagi alat suis kuasa dan untuk tujuan seperti penyambung dalaman dalam peralatan penerus, pemula motor dan pengawal.

SPESIFIKASI
Penilaian Voltan Uo/U	H05V-K:300/500V H07V-K:450/750V
Penarafan Suhu	Tetap: -30 darjah hingga +70 darjah Dibengkokkan: -5 darjah hingga +70 darjah
Jejari Lentur Minimum	Tetap: 6 x diameter keseluruhan
Konduktor	Konduktor kuprum fleksibel kelas 5
Penebat	PVC (Polivinil Klorida)
Warna Penebat	Merah, Hitam, Biru, Oren, Kuning, Putih, Hijau/Kuning, Violet, Merah Jambu, Kelabu, Coklat
STANDARD	EN 50525-2-31,EN 60228 Kalis Api mengikut IEC/EN 60332-1-2 Tahan UV

DIMENSI

KAWASAN RENTAS NOMINAL mm²

	DIAMETER KESELURUHAN NOMINAL mm²	BERAT NOMINAL kg/km
	DIAMETER KESELURUHAN NOMINAL mm²	BERAT NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

KONDUKTOR

LINTAS NOMINAL BAHAGIANKAWASAN AL mm²	DIAMETER MAKSIMUM DAWAI DALAM KONDUKTOR mm	RINTANGAN MAKSIMUM KONDUKTOR PADA 20 darjah ohm/km
LINTAS NOMINAL BAHAGIANKAWASAN AL mm²	DIAMETER MAKSIMUM DAWAI DALAM KONDUKTOR mm	Wayar Biasa
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CIRI-CIRI ELEKTRIK

LINTAS NOMINAL KAWASAN PILIHAN mm²	KAEDAH RUJUKAN A (DISERTAKAN DALAM SALURAN DALAM TERMA DINDING PENEBAT DLL) Amps		KAEDAH RUJUKAN B (DISIP DALAM SALUR DI DINDING ATAU DI DALAM TRUNKING DLL) Amps		KAEDAH RUJUKAN C (DIPUTUS LANGSUNG) Amps		KAEDAH RUJUKAN F (Dalam UDARA PERCUMA ATAU ONA DULANG KABEL BERLUBANG DLL MENDATAR ATAU MENEGAK DLL) Amps
							Menyentuh			Dijarakkan oleh satu diameter
							Menyentuh			2 Kabel Tunggal-Fasa ACor DC atau 3 Kabel Tiga-Ac rata Fasa
	2 Kabel Fasa-Tunggal ACor DC	3 atau 4 Kabel Tiga{0}}Fasa AC	2 Kabel Fasa-Tunggal ACor DC	3 atau 4 Kabel Tiga{0}}Fasa AC	2 Kabel Fasa-Tunggal AC atau DC	3 atau 4Kabel Tiga{0}}fasa AC	2Kabel Fasa Tunggal AC atau DCrata	3Kabel Tiga{0}}Fasa ACflat	3 Kabel Tiga{0}}Fasa ACtrefoil	Mendatar	Menegak
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

PENSIJILAN

industrial control panels wire

industrial control panels wiring cable

PEMBUNGKUSAN

flexible wire for industrial control panels

gulung

single core cable for industrial control panels

Kekili plastik

Kekili Kayu Kecil

PERMOHONAN

Panel Kawalan Perindustrian

Sambungan Kuasa Tenaga Boleh Diperbaharui

Pendawaian Papan Suis

KES

Naik Taraf Papan Suis Lapangan Terbang Adelaide

Pengagihan Kuasa Papan Suis Utama Perindustrian

Penggantian Kabel Fleksibel Papan Suis Utama

KENAPA PILIH KAMI

30Bertahun pengalaman
dalam perkhidmatan-sehenti

Dongguan Greater Wire & Cable Co., Ltd. ialah pengeluar kabel gred-kejuruteraan profesional di China, membekalkan penyelesaian kabel elektrik yang diperakui untuk projek bangunan, perindustrian, perlombongan, tenaga dan infrastruktur di seluruh dunia.

Dengan kilang seluas 30,000 m², 30 barisan pengeluaran, jurutera berpengalaman dan pasukan kawalan kualiti yang ketat, kami menyediakan produk kabel yang boleh dipercayai, boleh dikesan dan patuh untuk aplikasi kejuruteraan antarabangsa. Produk kami disokong oleh pensijilan termasuk SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS dan ISO.

Kami komited terhadap keselamatan, kualiti, ketelusan dan perkongsian jangka panjang-. Daripada pemeriksaan bahan mentah hingga ujian produk siap, setiap kelompok dikawal dengan teliti untuk memastikan prestasi yang stabil dan penggunaan projek yang boleh dipercayai.

Kualiti Disahkan - Kabel Lebih Besar. Bekalan Boleh Dipercayai. Nilai Kejuruteraan.

electrical control cabinets wiring cable

15K

Projek Selesai

150+

kakitangan profesional

15K

pelanggan gembira

92+

anugerah & sijil

PERALATAN TANAMAN

flexible wire for electrical control cabinets

Class 5 flexible wire manufacturersingle core cable for electrical control cabinets

PVC wire for electrical control cabinets

automation control cabinets wiring cable

flexible wire for automation control cabinets

PENSIJILAN GLOBAL

single core cable for automation control cabinets

FOTO PELANGGAN

PVC wire for automation control cabinets

PENGANGKUTAN ANTARABANGSA

Pengangkutan Laut

Kami menawarkan penyelesaian pengangkutan laut yang boleh dipercayai untuk-tempahan volum yang besar. Barangan anda dibungkus dengan selamat dan dihantar dalam bekas, memastikan penghantaran-kos efektif ke pelabuhan di seluruh dunia.

Pengangkutan Udara

Untuk penghantaran yang lebih pantas, perkhidmatan pengangkutan udara kami memastikan produk anda sampai ke destinasi antarabangsa dengan cepat, dengan pengendalian yang teliti dan penjejakan penuh di sepanjang perjalanan.

Ekspres Antarabangsa

Perlukan penghantaran segera? Perkhidmatan ekspres antarabangsa kami menghantar pesanan kecil hingga sederhana dengan cekap, menyediakan perkhidmatan-ke{1}}pintu dengan penjejakan masa sebenar-untuk ketenangan fikiran.

RAKAN KOPERASI

Kami sedang mencari rakan koperasi untuk mengembangkan perniagaan kami.

single core cable for PLC control cabinets

Bagaimana Untuk Bekerjasama Dengan Kami?

Hanya kongsi keperluan anda, terima penyelesaian profesional kami, sahkan sampel dan nikmati pengeluaran yang pantas, boleh dipercayai dan penghantaran ke seluruh dunia - bekerja dengan kami semudah itu.

alamat kami

Bangunan 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong Province, China

Nombor Telefon

+86 136 6257 9592

+86 135 1078 4550

E-mel

manager01@greaterwire.com

Soalan Lazim

Bolehkah H07V-K dipasang dalam trunking?

Ia biasanya digunakan sebagai wayar panel trunking dalam panel terlindung dan laluan pemasangan-elektrik di mana kod tempatan membenarkan konduktor-tunggal yang fleksibel. Pastikan kabel dilindungi daripada tepi yang tajam dan isian atau timbunan haba yang berlebihan. GERITEL WIRE boleh menyelaraskan pembungkusan pengeluaran dengan panel-pengendalian kedai, pemprosesan wayar automatik atau keperluan stok pengedar untuk pesanan berulang.

Bolehkah H07V-K diletakkan terus pada dulang kabel terbuka?

Jangan menganggap dulang kabel terbuka H07V-K pemasangan dibenarkan. Arahan pengilang dan peraturan tempatan berbeza, dan sesetengah produk H07V-K bertujuan untuk saluran atau sistem tertutup dan bukannya meletakkan dulang terus kecuali untuk kegunaan ikatan tertentu. Jika projek itu mempunyai beberapa litar atau pasaran destinasi, GERITEL WIRE boleh membantu mengasingkan aplikasi H07V-K daripada litar yang memerlukan kabel fleksibel LSZH, bersaringan, suhu-tinggi atau-berterusan.

Bolehkah H07V-K ditanam terus di bawah tanah?

H07V-K standard bukan alternatif kabel pengebumian langsung. Ia tidak mempunyai sarung dan perlindungan alam sekitar yang biasanya diperlukan untuk tanah, kelembapan dan pendedahan mekanikal, jadi gunakan kabel yang diluluskan khusus untuk pengebumian terus. GERITEL WIRE boleh menyediakan semakan data teknikal dan pembungkusan eksport praktikal supaya pasukan pembelian mempunyai maklumat yang lebih jelas sebelum meluluskan pengeluaran besar-besaran.

Bolehkah H07V-K digunakan di luar rumah?

Pendawaian H07V-K luartidak boleh dianggap sesuai melainkan produk yang tepat mempunyai perlindungan UV, cuaca dan pemasangan yang diperlukan. Standard H07V-K ialah produk pendawaian yang dilindungi/tetap, jadi larian luar selalunya memerlukan konduit atau keluarga kabel lain. Untuk program jangka-panjang, GERITEL WIRE boleh menyelaraskan pengenalan warna, label dan dokumentasi pesanan yang konsisten untuk mengurangkan ralat penerimaan dan pemasangan yang boleh dielakkan.
