1. Mengapa Pengiraan Ampacity diperlukan?
Memilih saiz dan perlindungan wayar yang sesuai adalah penting dalam reka bentuk sistem elektrik. Betul mengira ampacity memastikan bahawa wayar tidak terlalu panas atau berlebihan di bawah beban yang diharapkan, sementara juga mencapai keseimbangan antara keselamatan dan kos - keberkesanan.Thhn wire(Termoplastic High Heat - Nylon Resistant - bersalut) digunakan secara meluas dalam pembinaan dan industri disebabkan oleh struktur dan haba - sifat -sifat yang tahan, membuat penilaian yang tepat mengenai ampaasi yang penting.
2. Konsep asas dan terminologi

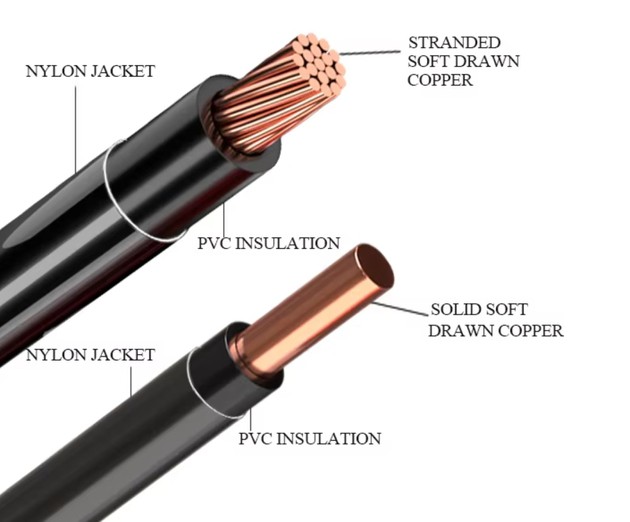

THHN WIRE:Mengandungi konduktor tembaga atau aluminium, penebat termoplastik, dan jaket nilon. Ia dinilai untuk suhu operasi sehingga 90 darjah dan sesuai untuk digunakan dalam persekitaran kering dan lembap.
Ampacity:Semasa maksimum konduktor boleh membawa dengan selamat untuk tempoh yang panjang di bawah syarat -syarat tertentu, parameter kritikal dalam aplikasi kejuruteraan.
NEC:Kod Elektrik Kebangsaan AS berfungsi sebagai asas undang -undang utama untuk memilih wayar THHN.
3. Piawaian dan peraturan yang berkaitan
NEC Jadual 310.15 (b) (16)menyenaraikan kapasiti pembawa semasa asas (I_Table) saiz konduktor yang berbeza pada penilaian suhu yang berbeza. Sebagai contoh, mengikut jadual ini, kapasiti bawaan semasa 6 konduktor tembaga AWG THN pada 90 darjah ialah 75A; 8AWG adalah 55A.
NEC 110.14 (c)menyatakan bahawa walaupun konduktor mungkin mempunyai penarafan suhu yang lebih tinggi, penggunaan sebenar mungkin memerlukannya terhad kepada penarafan suhu yang lebih rendah disebabkan oleh batasan suhu terminal atau sambungan. Data untuk penarafan suhu yang lebih tinggi hanya boleh digunakan apabila melakukan pengiraan derat.
4. Asas Teoritis untuk Pengiraan Ampacity
Formula asas yang biasa digunakan untuk pengiraan ampacity adalah seperti berikut:
I_actual=i_table × c_temp × c_group
I_table:Nilai ampacity asas dari jadual NEC.
C_temp (faktor pembetulan suhu):Membetulkan penyimpangan suhu ambien dari garis dasar (biasanya 30 darjah). Sebagai contoh, pada 40 darjah, faktor suhu untuk konduktor yang diberi 90 darjah - adalah kira -kira 0.91.
C_group (faktor pembetulan bundling):Apabila bilangan konduktor melebihi tiga, prestasi pelesapan haba merosot, yang memerlukan pembetulan selanjutnya. Bagi 4-6 konduktor, faktor yang sepadan ialah 0.80, untuk 7-9 konduktor, 0.70, dan sebagainya.
Beban berterusan:NEC memerlukan margin 125% untuk beban berterusan. Oleh itu, kapasiti pemutus litar mestilah sekurang -kurangnya 125% daripada beban sebenar, dan ampacity yang dibenarkan oleh konduktor harus diselaraskan dengan sewajarnya.
5. langkah pengiraan terperinci
1. Semak ampacity asas (i_table)
Sebagai contoh: 6 AWG Copper THHN mempunyai penarafan semasa 75A pada 90 darjah, manakala 8 AWG mempunyai penarafan semasa sebanyak 55A.
2.Puat faktor pembetulan suhu (C_TEMP)
Jika suhu ambien adalah 40 darjah, faktor pembetulan untuk 90 darjah - dinilai THHN adalah kira -kira 0.91.
3.Mengatakan faktor pembetulan bundling (c_group)
Jika empat konduktor diatur dalam saluran, gunakan faktor pembetulan 0.80.
4. Mengadakan ampacity yang dibenarkan sebenar
Menggunakan 8 AWG sebagai contoh:
I_Actual=55 A × 0.91 × 0.70 ≈ 35a.
Jika beban adalah 39A, ia tidak mencukupi dan perlu ditingkatkan ke THHN 6 AWG. Arus yang dikira adalah 48a, yang boleh diterima.
5. Pengendalian beban yang berterusan
Untuk beban berterusan (lebih besar daripada atau sama dengan 3 jam), kalikan beban sebanyak 1.25 dan kemudian hitung perbezaannya. Perbandingan I_Actual memastikan keperluan reka bentuk keselamatan dipenuhi.
6. Perbandingan Penilaian Suhu Terminal
Walaupun konduktor membenarkan data 90 darjah, batasan terminal akhirnya dapat mengehadkannya hingga 75 darjah atau 60 darjah, bergantung kepada penarafan suhu terminal peranti tertentu.
6. Demonstrasi Kajian Kes
Kes 1: konduktor tunggal dalam persekitaran 40 darjah
Konduktor: 6 AWG Copper thhn
Rujukan Jadual:Kapasiti semasa asas: 75a
Pembetulan suhu: 0.91 → 75 × 0.91 = 68.25A
Pembetulan Bundling:Konduktor tunggal, tidak derating → 68.25a
Pertimbangan Beban Berterusan:Jika beban adalah 60A, arus yang diperlukan ialah: 60 × 1.25=75 A → 68.25A. Ini tidak mencukupi, jadi menaik taraf spesifikasi adalah disyorkan.
Kes 2: Empat konduktor di saluran

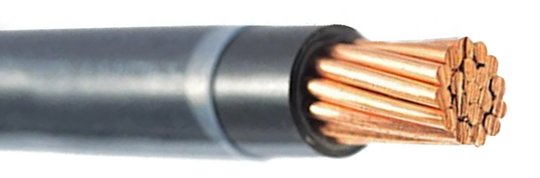

Konduktor:8 AWG Copper thhn
Kapasiti Pembawa Semasa Base: 55A
TPembetulan Emperature: 0.91 → 55 × 0.91 ≈ 50A
Pembetulan bundling (4 konduktor): 0.80 → 50 × 0.80 = 40A
Beban berterusan:Dengan mengandaikan beban 30A → 30 × 1.25=37.5 A <40A → boleh diterima
